Parametermakro Kabel und Leitungen
Zum Aufrufen bzw. Bearbeiten der Einstellungen des Parametermakros für Kabel und Leitungen ist im Dialog Material (Aufruf über Menü Stammdaten > Material) die Schaltfläche Schaltplan Parameter zu betätigen (siehe nachstehende Abbildung).
Wählen Sie dann das Parametermakro 0cables aus und betätigen die Schaltfläche OK (siehe nachstehende Abbildung).

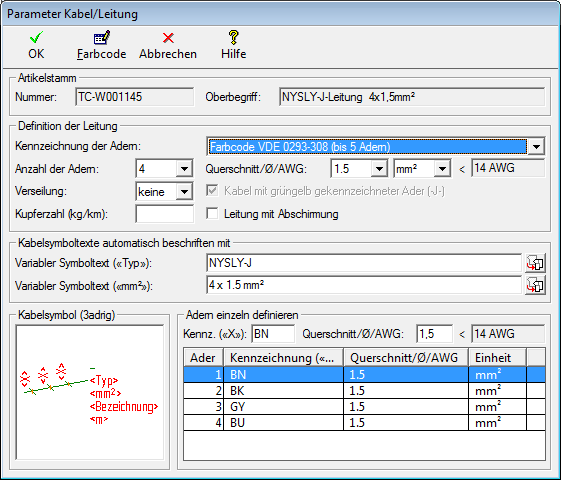

Es öffnet sich hiernach der Dialog Parameter Kabel/Leitung (siehe nachstehende Abbildung).
Treesoft CAD unterstützt zur Parametrierung von Kabeln und Leitungen die gängigsten EN-/DIN-Kennzeichnungen, beispielsweise Farbcodierungen. Die Auswahl der Kennzeichnungen lässt sich darüber hinaus beliebig erweitern. Auf diese Weise können Sie beispielsweise weitere Codierungen anlegen. Die Farbcodierungen speichert Treesoft CAD in einer ASCII-Datei. Die einzelnen Spalten in dieser Datei sind durch zwei Leerzeichen jeweils voneinander zu trennen (Separatoren). Über die Schaltfläche Farbcode rufen Sie diese Datei direkt zur Bearbeitung in dem eingestellten Texteditor auf.
Durch die Wahl der Farbcodierung und der Festlegung der Anzahl der Adern sind die Kennzeichnungen des Kabels bzw. der Verdrahtung bereits definiert und müssen somit nicht mühsam von Hand, d. h. Ader für Ader, eingegeben werden. Auch die automatische Beschriftung der Variablen-Symboltexte «Typ» und «mm²» erfolgt automatisch anhand der getroffenen Einstellungen. Im Normalfall ist somit auch hierbei keine manuelle Eingabe von Ihnen erforderlich.
In der Liste am unteren Rand des Dialogfeldes stehen die ausgelesenen Kennzeichnungen der einzelnen Adern. In dem Listenfeld ist, falls erforderlich, noch eine Bearbeitung der Kennzeichnungen möglich. Hierzu ist in dem Listenfeld der entsprechende Eintrag zu markieren und in dem Feld Kennz. («X») die dazugehörige Kennzeichnung der Ader einzugeben. Treesoft CAD speichert die Parametereinstellungen artikelbezogen ab.
